GX管式螺旋輸送機

產品簡介GX管式螺旋輸送機是利用螺旋旋轉而推移物料的連續輸送設備，由于機體內有效流通面積小，螺旋輸送機不宜輸送易變質的、粘性太大、易結塊的物料。管式螺旋輸送機可布置成水平或傾斜輸送形式。適用行業適用于建材、電力、化工、冶金、煤炭、鋁鎂、機械、輕工、糧食及食品行業等。適用物料適用輸送面粉、谷類、水泥、化

在線咨詢全國熱線
0373-5086166

產品簡介

GX管式螺旋輸送機是利用螺旋旋轉而推移物料的連續輸送設備，由于機體內有效流通面積小，螺旋輸送機不宜輸送易變質的、粘性太大、易結塊的物料。管式螺旋輸送機可布置成水平或傾斜輸送形式。

適用行業

適用于建材、電力、化工、冶金、煤炭、鋁鎂、機械、輕工、糧食及食品行業等。

適用物料

適用輸送面粉、谷類、水泥、化肥、灰渣、沙子、石子、煤粉、小塊煤等物料。

產品結構

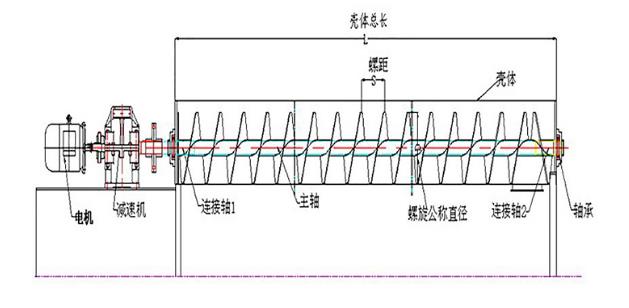

GX管式螺旋輸送機產品結構-河南振江機械

工作原理

GX管式螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移完成輸送工作的。頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金,輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。

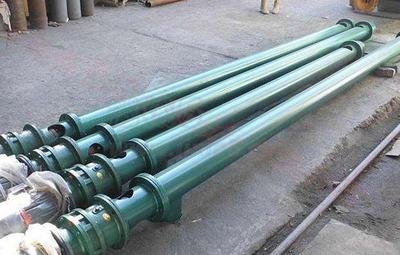

產品特點

1、體積小、轉速高、能夠確保快速均勻輸送。

2、剛性好，密封好。外殼采用無縫鋼管制作，端部采用法蘭連接成一體。

3、出料端設有清掃裝置，整機噪聲低，適應性強，進出料口位置布置靈活。

4、承載重量大、安全可靠。

5、適應性強、安裝維修方便、壽命長。

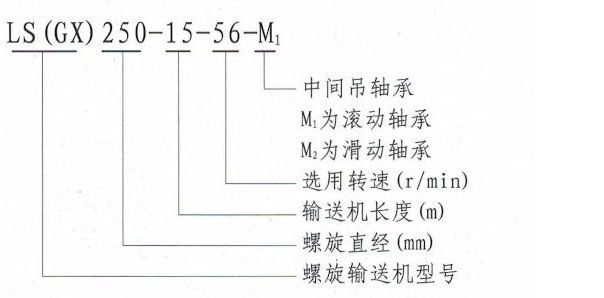

型號說明

技術參數

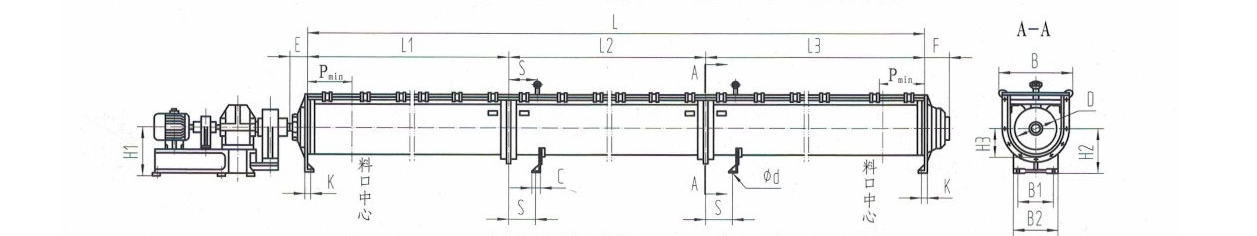

圖一、GX螺旋輸送機（YZQ型驅動）安裝簡圖

表一、GX螺旋輸送機技術參數

規格		主要技術性能		驅動裝置				質量kg
型號	長度m	處理量t/h	轉速r/min	減速器		電動機
型號	長度m	處理量t/h	轉速r/min	型號	速比	型號	功率kw
GX200	10	9	60	YZQ	23.34	Y90s-4	1.1	726
GX200	20	9	60	YZQ	23.34	Y90l-4	1.5	1258
GX250	10	15.6	60	YZQ	23.34	Y100L1-4	2.2	960
GX250	20	15.6	60	YZQ	23.34	Y100L1-4	3	1750
GX300	10	21.2	60	YZQ	23.34	Y100L2-4	3	1373
GX300	20	21.2	60	YZQ	23.34	Y112M-4	4	2346
GX400	10	51	60	YZQ	23.34	Y132S-4	5.5	1911
GX400	20	51	60	YZQ	23.34	Y160M-4	11	2049
GX500	10	87.5	60	YZQ	23.34	Y132M	7.5	2381
GX500	20	87.5	60	YZQ	23.34	Y180M-4	18.5	5389
GX600	10	134.2	45	YZQ	23.34	Y180L-4	22	3880
GX600	10	134.2	45	YZQ	23.34	Y250M-4	55	7090

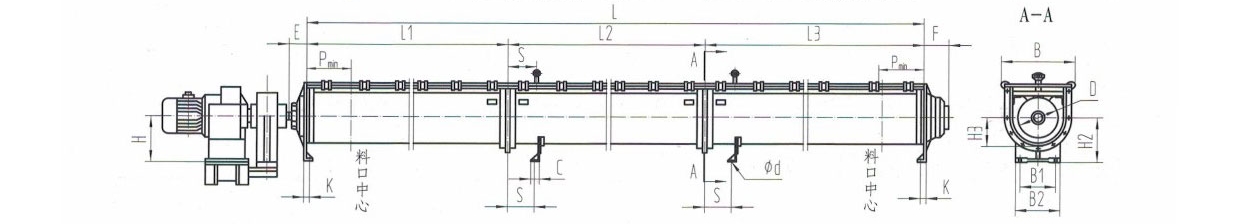

圖二、GX螺旋輸送機（YTC型驅動）安裝簡圖

表二、GX螺旋輸送機安裝尺寸

型號	D	L1	L2	L3	C	Pmin	E	F	S	K	B	B1	B2	H	H1	H2	H3	d
GX150	150	2000	1000,1500,2000	2000	50	190	105	102	100	17	270	110	160	314	280	140	85	16
GX200	200	2500	1500,2000, 2500	2500	60	220	115	125	200	25	342	140	200	384	340	180	110	16
GX200	200				60	220	115	125	200	25	342	140	200	384	340	180	110	16
GX250	250				70	270	125	125	200	28	392	200	260	464	410	220	135	20
GX300	300				75	300	130	130	200	28	468	240	320	555	480	270	160	20
GX400	400	3000	1500,2000,3000	3000	90	350	150	145	300	30	572	320	400	685	500	340	210	25
GX400	400				90	350	150	145	300	30	572	320	400	685	500	340	210	25
GX500	500				100	450	175	165	300	35	706	400	500	823	500	400	264	25
GX600	600				100	550	175	175	300	40	806	500	600	973	600	500	314	30

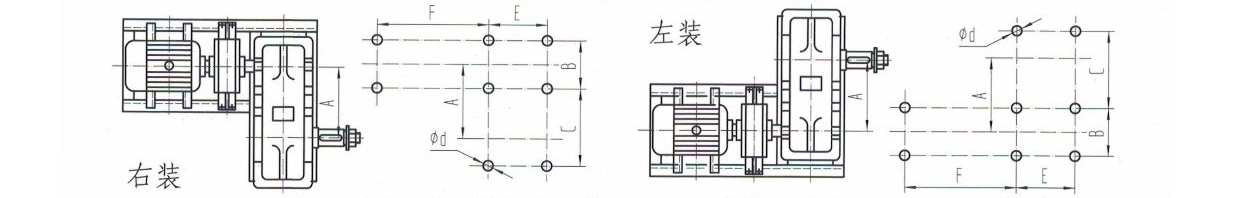

圖三、常用YZQ型驅動裝置外形圖

表三、常用YZQ型驅動裝置地腳位置尺寸

減速機	功率（kw）	適應機型	轉速(r/min)	A	B	C	E	F	d
ZQ35	2.2,3,4	LS160-315,GX150-300	45-120	350	340	384	250	504	14
ZQ40	5.5,7.5	LS315-500,GX300-500	35-75	400	370	434	270	540,570	18
ZQ50	11,15	LS500-630,GX500-600	30-60	500	410	544	310	711,752	22
